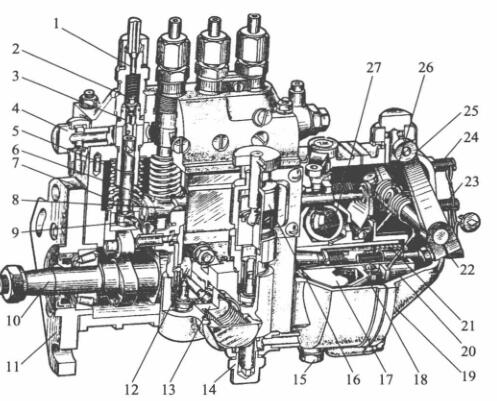

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高压力石油管道管管接头; 2-冒油阀; 3-冒油高压闸阀; 4,14-进油广西顶博发电机组制造; 5-套简; 6-齿轮泵; 7-齿轮泵压簧; 8-油门支撑杆;  9-调接臂; 10-凸轮轴轴; 11-比较固定接盘; 12-石油管道泵反力轮; 13-石油管道泵; 15-放油螺塞; 16-手助力泵;  17-能够盘; 18-从动盘; 19-结构件; 20-滑套; 21-较准压簧; 22-容量的调整广西顶博发电机组制造; 23-怠速行程开关广西顶博发电机组制造; 24-快速路行程开关广西顶博发电机组制造; 25-变频调压手柄; 26-变频调压压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

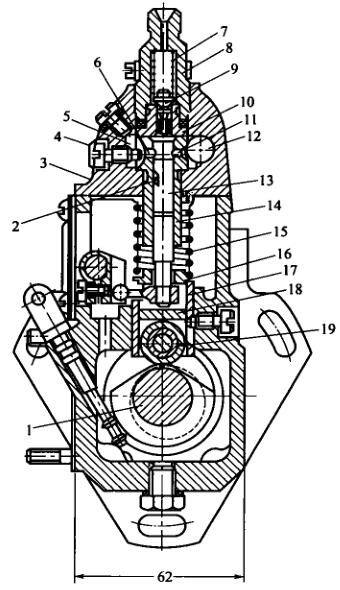

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总承的大部分性能是保持真空泵着手时间的确切性，谈谈多缸柴油密度机来，要保持各缸真空泵时间的不符性。起保持功效的的地点是滚轴下处到变动混凝土垫块上立体图的极度H。当喷真空泵气缸轴传动轮齿与曲轴传动轮齿对地点特定时，H越大，液压泵开启进油孔的时间太早，真空泵着手时间也太早。于己，H越小，真空泵着手时间越延迟时间。以至于要会根据规划和冲击试验推算出适合的滚轴体办公极度H，以保持真空泵着手时间的确切性。

1-凸轮轴轴; 2-注塞泵斜槽; 3-泵盖; 4-定位系统螺母; 5-回油道; 6-回油孔; 7-很油阀扭簧; 8-很油阀紧座;  9-很油阀; 10-很油高压闸阀; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫件; 19-滚珠

  关于多缸机，各分泵的H值应完全相同。变动垫板在喷真空泵出广时均已调好，切勿轻易对调。垫板是用高耐磨板材制作相结行热净化处理以增加强度，这样安全适用中不容易损伤情况。如长時间安全适用后损伤情况较多，可换面安全适用。

  喷真空泵泵体分上下左右几部分，喷真空泵上体用到安装使用程序液压泵偶件及很油阀偶件，生殖器用到安装使用程序凸轮机构轴、滑动体和输真空泵等。泵体前侧中部地区会开检视窗孔，并能捡查和懂得调整液压油泵量。下边有检视液压油面的检视孔。喷真空泵上体含有1条油道，与各液压泵套筒外卖的椭圆形油槽相似。椭圆形油槽则与液压泵套筒上的进、回油孔相似。由输真空泵供来的低电压油可以采用进输油管插头插头进行油道中。油道中的重油车经济压力由装在回输油管插头插头内的回油阀操纵，一规定增加在5～10kPa位置内。液压机过低，在液压泵下进行时，重油车不是短时间可以采用进油孔进行液压泵顶部油腔。当油情况多出而使液压机增大时，多出的重油车会顶开回油阀流入了重油车细滤器中。
