580KW汽油电站站机并机柜方式电气公司图原则：由专研器AC220V/DC24V，展示电站站机操纵器选用导出电DC24V。电站站机打火后由KA5互动交流220V期间继设备导出一位打火数据信息。汽油电站站机操纵器借助数据信息电路开关把电站站机的直流相电压、相电压，频繁 ，变频电动机转速等电站站机的各样性能数据信息回访到操纵器，由操纵器收到控制指令。   当重油并网发交流接触器初始化后，把电寄到面板启闭按钮柜顶端的主母排。控住整体能够整体把控做到特定要求初始化汽柴油控住，发动控住，能够DC24V继电商打印伤害表现。并网发交流接触器控住整体能够额定电流电压监控回路启闭按钮，监控到满足需用负荷启闭按钮初始化额定电流电压，控住整体能够KA3继电商打印伤害送电表现，合上主面板启闭按钮断路，负荷启闭按钮送电后送电的警示灯亮。当控住整体需用分闸的时期，能够KA3分闸继电商打印伤害分闸表现，主面板启闭按钮负荷启闭按钮分闸，负荷启闭按钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主面板开关柜
编号	称呼	型号查询年纪	标准	总量	工厂
1	萬能式框架的隔离开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发高压电发动机组调控器	HGM9510	只	2	众智
3	直流电电源线电源模块	BAC06A	只	2	众智
4	小两边继电气产品	HH52P    DC24V	只	8	正泰
5	中型里头继电商	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	走势灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	等电位连接铜排	TMY-60*6	米	2	国优
13	绝缘带子	长方形，粉红色，M10	只	12	海坦
14	装修辅材		台	2	国优

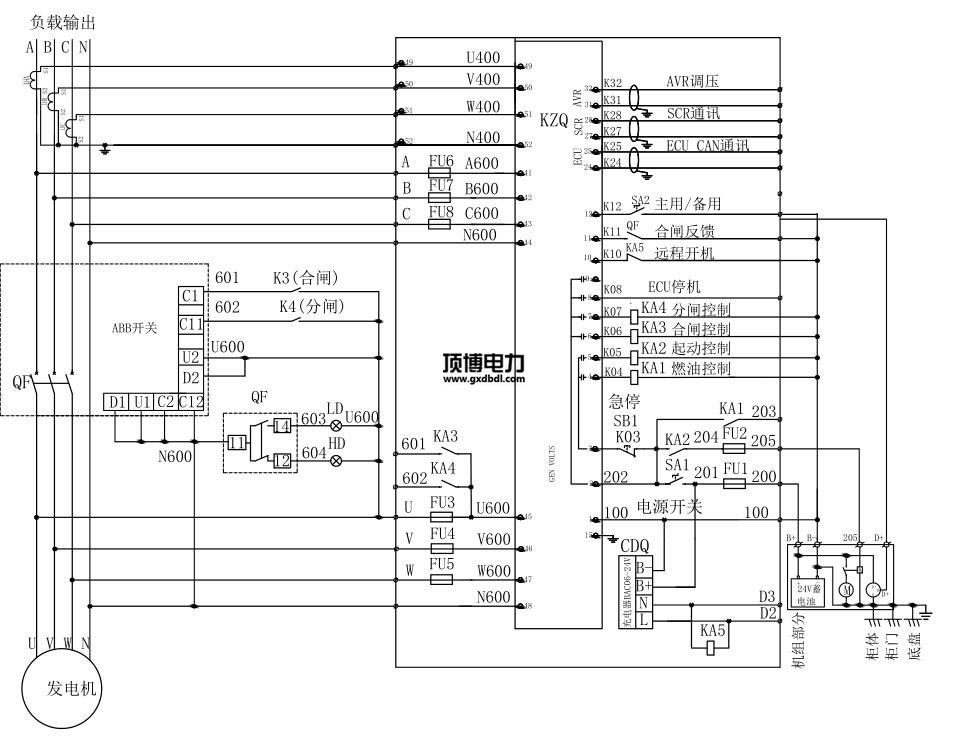

580KW柴油发电机并机柜线路电气图高清
